4.6. Векторные модели

Векторные модели данных строятся на базе векторов, занимающих часть пространства в отличие от занимающих все пространство растровых моделей. Это определяет их основное преимущество – требование меньшей памяти для хранения и меньших затрат времени на обработку и представление.

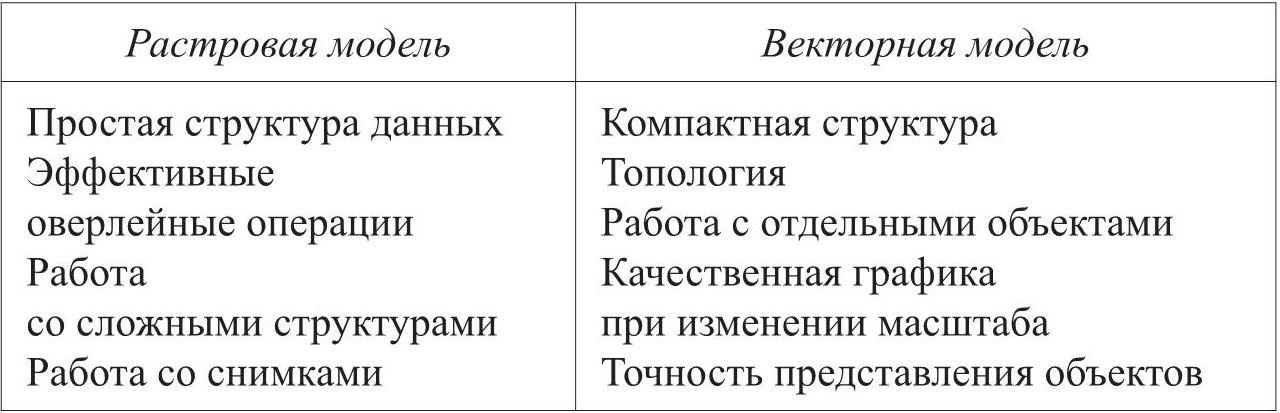

Таблица 1

Краткое сравнение преимуществ растровой и векторной моделей

В транспортных, инженерных, коммунальных ГИС практически всегда используют векторные модели данных.

При построении ГИС применяют набор базовых геометрических данных, из которых затем компонуют остальные, более сложные данные. В ГИС используются следующие типы атомарных геометрических данных.

Безразмерные (0-мерные) типы объектов:

– точка – определяет геометрическое положение;

– узел – топологический переход или конечная точка, также может определять местоположение.

Одномерные типы объектов:

– линия;

– линейный сегмент – прямая линия между двумя точками;

– строка – последовательность линейных сегментов;

– дуга – геометрическое место точек, которые формируют кривую, определенную математической функцией;

– связь – соединение между двумя узлами;

– направленная связь – связь с одним определенным направлением;

– цепочка – направленная последовательность непересекающихся линейных сегментов или дуг с узлами на их концах;

– кольцо – последовательность непересекающихся цепочек, строк, связей или замкнутых дуг.

Двумерные типы объектов:

– полигон (область) – ограниченный непрерывный объект, который может включать или не включать в себя собственную границу.

Трехмерные типы объектов:

– тело – объемный объект, описываемый триплетом координат, включая аппликату Z, и ограниченный поверхностями.
